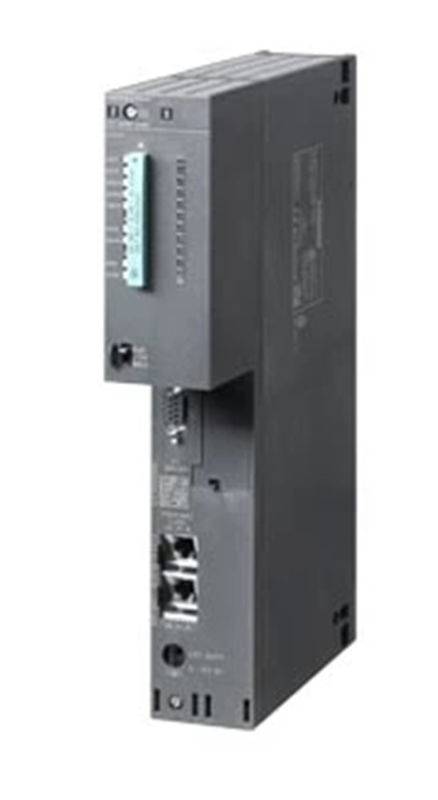

6ES7416-3XS07-0AB0 지멘스 Simatic S7 400, 416 CPU 중앙 처리 장치

6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit
6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit 6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit 6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit

큰 이미지 :  6ES7416-3XS07-0AB0 지멘스 Simatic S7 400, 416 CPU 중앙 처리 장치 최고의 가격

제품 상세 정보:
원래 장소: 독일
인증: ROHS CE
모델 번호: 6ES7416-3XS07-0AB0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: consult for best discount

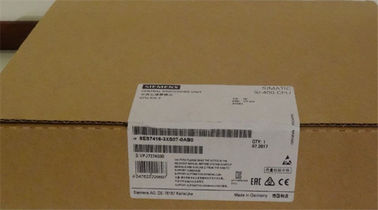

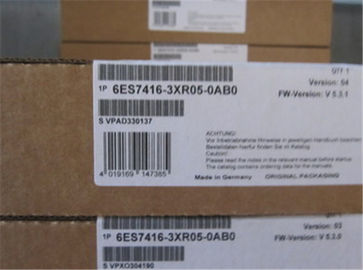

포장 세부 사항: 시멘스 고유 포장
배달 시간: 2-5일
지불 조건: T/T, 서부 동맹, Paypal, MoneyGram, L/C
공급 능력: 20 pc/달
접촉
상세 제품 설명
형식: SIMATIC CPU 416-3 HW 기능적인 상태: 01
굳힌모 버전: V7.0 프로그램 패키지: HSP 261에 단계 7 V5.4 또는 더 높은
최대 동력 손실: 6.5 W 최대 DB 크기.: 64 킬로바이트
강조하다:

simatic wincc comfort

,

중앙 처리 장치

지멘스 SIMATIC 416 CPU 6ES7416-3XS07-0AB0 S7-400 중앙 처리 장치 산업용 자동화 제품



신청

CPU 416-2, CPU 416-3 및 CPU 416-3 PN / DP는 강력한 SIMATIC S7-400 CPU입니다.

CPU 416-2 및 CPU 416-3의 통합 PROFIBUS DP 인터페이스는 마스터 또는 슬레이브로 PROFIBUS DP 필드 버스에 직접 연결할 수 있습니다.

추가 DP 마스터 시스템은 IF 964-DP 인터페이스 모듈을 사용하여 CPU 416-3 및 CPU 416-3 PN / DP에 연결할 수 있습니다.

CPU 416-3 PN / DP의 통합 PROFINET 인터페이스는 스위치 기능을 구현합니다. 이는 2 개의 외부 접근 가능한 PROFINET 포트를 제공하기위한 기반을 형성합니다. 계층 형 네트워크 토폴로지 외에도 새로운 S7-400 컨트롤러에서 라인 구조를 생성 할 수 있습니다.

노트 :
인터페이스 모듈 6ES7 964-2AA0 4 -0AB0 만 사용할 수 있습니다.

디자인

두 CPU 모두 다음 기능을 갖추고 있습니다.

  • 강력한 프로세서 :
    CPU는 2 진 명령어 당 0.03 μs의 낮은 명령어 실행 시간을 달성합니다.
  • CPU 416-2 : 8MB 주 메모리 (프로그램 및 데이터 각각 4MB).
    CPU 416-3 : 16MB 주 메모리 (그 중 8MB는 프로그램 및 데이터 용임 );
    CPU 416-3 PN / DP : 16MB 주 메모리 (그 중 8MB는 프로그램 및 데이터 용임 ).
    실행과 관련된 사용자 프로그램의 부분을위한 빠른 주 메모리.
  • 유연한 확장 :
    최대 262144 개의 디지털 및 16384 개의 아날로그 입 / 출력.
  • 멀티 포인트 인터페이스 MPI :
    MPI를 사용하면 최대의 간단한 네트워킹을 구축 할 수 있습니다. 최대 12Mbps의 데이터 전송 속도로 32 개의 스테이션. CPU는 통신 버스 (C 버스) 및 MPI의 스테이션에 최대 44 개의 연결을 설정할 수 있습니다.
  • 모드 선택기 스위치 :
    토글 스위치로 설계되었습니다.
  • 진단 버퍼 :
    마지막 120 개의 오류 및 인터럽트 이벤트는 진단을 위해 링 버퍼에 유지됩니다. 항목 수는 매개 변수화 될 수 있습니다.
  • 실시간 시계 :
    날짜와 시간은 CPU의 진단 메시지에 추가됩니다.
  • 메모리 카드:
    통합로드 메모리 확장 용. RAM 및 FEPROM 카드 (보존 용 FEPROM)를 사용할 수 있습니다.
  • 통합 MPI / DP 인터페이스 및 통합 PROFIBUS DP 인터페이스 (CPU 416-2 및 CPU 416-3 포함) :
    PROFIBUS DP 마스터 인터페이스는 분산 형 자동화 구성으로 고속 및 사용 편의성을 제공합니다. 사용자의 관점에서 분산 I / O는 중앙 I / O (동일한 구성, 주소 지정 및 프로그래밍)로 취급됩니다.
    혼합 구성 : SIMATIC S5 및 SIMATIC S7을 PROFIBUS 마스터 acc. EN 50170에.

CPU (416-3) 및 CPU (416-3 PN / DP)는 또한 다음을 포함한다 :

  • 1 개의 모듈 슬롯 :
    IF 964-DP 인터페이스 모듈을 사용하면 PROFIBUS DP 마스터 시스템을 추가로 연결할 수 있습니다.

CPU 416-3 PN / DP에는 다음이 추가로 포함됩니다.

  • 2 포트 (스위치)가있는 PROFINET 인터페이스 :
    • PROFINET IO, 256 IO 디바이스 연결 가능
    • PROFINET CBA
기능
  • 차단 보호 :
    암호 개념은 권한이없는 액세스로부터 사용자 프로그램을 보호합니다.
  • 통합 HMI 서비스 :
    사용자는 HMI 디바이스를 사용하여 데이터의 소스와 대상을 지정하기 만하면됩니다. 그런 다음 데이터는 주기적으로 시스템에 의해 자동으로 전송됩니다.
  • 통합 커뮤니케이션 기능 :
    • PG / OP 통신
    • 공유 데이터 통신
    • S7 표준 통신
    • S7 통신
  • 네트워크를 이용한 펌웨어 업데이트

CPU 416-3 PN / DP 추가 :

  • TCP / IP, UDP 및 ISO-on-TCP (RFC1006)를 통한 개방형 통신
  • PROFINET의 CBA (Component Based Automation)의 분산 인텔리전스
  • 통합 웹 서버를 통한 추가 진단 옵션
매개 변수화 가능한 특성

STEP 7 도구 "하드웨어 구성"을 사용하여 CPU를 포함한 S7-400의 속성 및 응답을 프로그래밍 할 수 있습니다.

  • 멀티 포인트 인터페이스 MPI :
    • 스테이션 주소의 정의.
    • 시작 / 사이클 동작
    • 최대 사이클 시간 및 통신 부하의 규정
  • 주소 할당 :
    I / O 모듈 주소 지정.
  • 유지 범위 ​​:
    유지 비트 메모리, 카운터, 타이머, 데이터 블록 및 클럭 메모리의 수를 정의합니다.
  • 프로세스 이미지의 크기, 로컬 데이터.
  • 진단 버퍼의 길이
  • 보호 수준 :
    프로그램 및 데이터에 대한 액세스 권한 정의
  • 시스템 진단 :
    진단 메시지의 처리 및 범위 정의
  • 시간 초과 인터럽트 :
    주기율 설정

기술 사양

문서 번호

6ES7416-2XP07-0AB0

6ES7416-3XS07-0AB0

6ES7416-3ES07-0AB0

CPU 416-2, MPI, PROFIBUS, 8MB

CPU 416-3, 16 MB, 3 개의 인터페이스

CPU416-3 PN / DP, 16 MB, 3 개 인터페이스

일반 정보
제품 유형 지정 CPU 416-2 CPU 416-3 CPU 416-3 PN / DP
하드웨어 기능 상태 01 01 01
펌웨어 버전 V7.0 V7.0 V7.0
공학 기술

  • ● 프로그래밍 패키지

HSP 261과 함께 STEP 7 V5.4 이상 HSP 261과 함께 STEP 7 V5.4 이상 7 단계 V5.5 이상 (HSP 262 포함)
CiR - 실행시 구성
CiR 동기화 시간, 기본 부하 100 ms 100 ms 100 ms
CiR 동기화 시간, I / O 바이트 당 시간 10 μs 10 μs 10 μs
전원 전압
정격 (DC)

  • ● 24 V DC

아니; 시스템 전원 공급 장치를 통한 전원 공급 아니; 시스템 전원 공급 장치를 통한 전원 공급 아니; 시스템 전원 공급 장치를 통한 전원 공급
입력 전류
백플레인 버스에서 5 V DC, 일반. 0.9 A 1.1 1.3 A
후면 판 버스에서 5 V DC, 최대. 1.1 1.3 A 1.6 A
백플레인 버스에서 24 V DC, 최대. 300 mA; DP 인터페이스 당 150 mA 450 mA; DP 인터페이스 당 150 mA 300 mA; DP 인터페이스 당 150 mA
인터페이스 5 V DC, max. 90 mA; 각 DP 인터페이스에서 90 mA; 각 DP 인터페이스에서 90 mA; 각 DP 인터페이스에서
전력 손실
전력 손실, 일반. 4.5 W 5.5 W 6.5 W
전력 손실, 최대. 5.5 W 6.5 W 8W
기억
메모리 유형 램 램 램
작업 메모리

  • ● 통합

8 메가 바이트 16MB 16MB

  • ● 통합 (프로그램 용)

4MB 8 메가 바이트 8 메가 바이트

  • ● 통합 (데이터 용)

4MB 8 메가 바이트 8 메가 바이트

  • ● 확장 가능

아니 아니 아니
메모리로드

  • ● 확장 가능 FEPROM

예; 메모리 카드 (플래시) 예; 메모리 카드 (플래시) 예; 메모리 카드 (플래시)

  • ● 확장 가능한 FEPROM, 최대.

64MB 64MB 64MB

  • ● 통합 RAM, 최대.

1MB 1MB 1MB

  • ● 확장 가능한 RAM

예; 메모리 카드 (RAM) 예; 메모리 카드 (RAM) 예; 메모리 카드 (RAM)

  • ● 확장 RAM, 최대.

64MB 64MB 64MB
지원

  • ● 선물

예 예 예

  • ● 배터리 포함

예; 모든 데이터 예; 모든 데이터 예; 모든 데이터

  • ● 배터리 없음

아니 아니 아니
배터리
보조 배터리

  • ● 백업 전류, 일반.

180 μA; 최대 40 ° C 180 μA; 최대 40 ° C 180 μA; 최대 40 ° C

  • ● 백업 전류, 최대.

850 μA 850 μA 850 μA

  • ● 백업 시간, 최대.

2 차적인 조건과 영향 요인을 가진 모듈 데이터 매뉴얼 다루기 2 차적인 조건과 영향 요인을 가진 모듈 데이터 매뉴얼 다루기 2 차적인 조건과 영향 요인을 가진 모듈 데이터 매뉴얼 다루기

  • ● 외부 백업 전압을 CPU에 공급

5 V DC ~ 15 V DC 5 V DC ~ 15 V DC 5 V DC ~ 15 V DC
CPU 처리 시간
비트 연산의 경우는 typ. 12.5 ns 12.5 ns 12.5 ns
단어 작업, typ. 12.5 ns 12.5 ns 12.5 ns
고정 소수점 연산의 경우 typ. 12.5 ns 12.5 ns 12.5 ns
부동 소수점 연산의 경우 typ. 25 ns 25 ns 25 ns
CPU 블록
DB

  • ● 번호, 최대.

10,000; 숫자 범위 : 1 ~ 16000 10,000; 숫자 범위 : 1 ~ 16000 10,000; 숫자 범위 : 1 ~ 16000

  • ● 크기, 최대.

64kbyte 64kbyte 64kbyte
FB

  • ● 번호, 최대.

5,000; 숫자 범위 : 0 ~ 7999 5,000; 숫자 범위 : 0 ~ 7999 5,000; 숫자 범위 : 0 ~ 7999

  • ● 크기, 최대.

64kbyte 64kbyte 64kbyte
FC

  • ● 번호, 최대.

5,000; 숫자 범위 : 0 ~ 7999 5,000; 숫자 범위 : 0 ~ 7999 5,000; 숫자 범위 : 0 ~ 7999

  • ● 크기, 최대.

64kbyte 64kbyte 64kbyte
OB

  • ● 번호, 최대.

지시 사항 목록보기 지시 사항 목록보기 지시 사항 목록보기

  • ● 크기, 최대.

64kbyte 64kbyte 64kbyte

  • ● 자유주기 OB의 수

1; OB 1 1; OB 1 1; OB 1

  • ● 알람 OB 수

8; 산부인과 10-17 8; 산부인과 10-17 8; 산부인과 10-17

  • ● 지연 알람 OB 수

4; OB 20-23 4; OB 20-23 4; OB 20-23

  • ● 주기적 인터럽트 OB의 수

9; OB 30-38 (설정 가능한 최단 사이클 = 500 μs) 9; OB 30-38 (설정 가능한 최단 사이클 = 500 μs) 9; OB 30-38 (설정 가능한 최단 사이클 = 500 μs)

  • ● 프로세스 경보 OB의 수

8; OB 40-47 8; OB 40-47 8; OB 40-47

  • ● DPV1 경보 OB의 수

삼; OB 55-57 삼; OB 55-57 삼; OB 55-57

  • ● 등시성 모드 OBs 수

4; OB 61-64 4; OB 61-64 4; OB 61-64

  • ● 다중 계산 OB의 수

1; OB 60 1; OB 60 1; OB 60

  • ● 배경 OB의 수

1; OB 90 1; OB 90 1; OB 90

  • ● 시작 OB의 수

삼; OB 100-102 삼; OB 100-102 삼; OB 100-102

  • ● 비동기 오류 OB 수

9; OB 80-88 9; OB 80-88 9; OB 80-88

  • ● 동기 오류 OB 수

2; OB 121, 122 2; OB 121, 122 2; OB 121, 122
중첩 깊이

  • ● 우선 순위 클래스 당

24 24 24

  • ● 오류 OB 내에 추가

2 2 2
카운터, 타이머 및 유지력
S7 카운터

  • ● 번호

2 048 2 048 2 048
보유력

  • - 조절 가능

예 예 예

  • - 하한

0 0 0

  • - 상한선

2 047 2 047 2 047

  • - 미리 설정

Z 0 ~ Z 7 Z 0 ~ Z 7 Z 0 ~ Z 7
계수 범위

  • - 하한

0 0 0

  • - 상한선

999 999 999
IEC 카운터

  • ● 번호

무제한 (RAM 용량으로 만 제한) 무제한 (RAM 용량으로 만 제한) 무제한 (RAM 용량으로 만 제한)
S7 번

  • ● 번호

2 048 2 048 2 048
보유력

  • - 조절 가능

예 예 예

  • - 하한

0 0 0

  • - 상한선

2 047 2 047 2 047

  • - 미리 설정

유지하지 않는 시간 유지하지 않는 시간 유지하지 않는 시간
시간 범위

  • - 하한

10 ms 10 ms 10 ms

  • - 상한선

9 990 초 9 990 초 9 990 초
IEC 타이머

  • ● 선물

예 예 예

  • ● 유형

SFB SFB SFB

  • ● 번호

무제한 (RAM 용량으로 만 제한) 무제한 (RAM 용량으로 만 제한) 무제한 (RAM 용량으로 만 제한)
