제품 상세 정보:
결제 및 배송 조건:
|
| 응용 프로그램: | PROFIBUS OLM/G22 V4.0 | 표준 거리: | 2850까지 m |
|---|---|---|---|
| 전압의/공급 전압의 유형: | 직류 | 보호 종류 IP: | IP40 |
| 보증: | 12 개월 | 조건: | 새로운과 본래 |
| 강조하다: | 광 링크 모듈,중앙 처리 장치 |
||

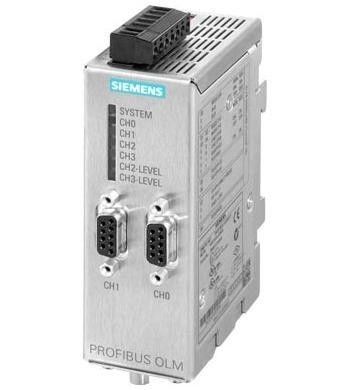

지멘스 6GK1503-4CB00 PROFIBUS OLM / G22 V4.0 광학 링크 모듈 6GK 모듈
디자인
OLM은 콤팩트 한 금속 하우징을 가지고 있습니다. 표준 레일이나 마운팅 플레이트가있는 벽면 장착에 적합합니다.
24V 전원 공급 장치는 터미널 블록을 통해 공급되며 중복 연결될 수 있습니다.
시그널링 컨택은 평가를 위해 디지털 신호가 PLC 또는 HMI 시스템으로 전송되도록합니다.
OLM은 서로 결합 될 수 있으며 개별 스테이션 또는 완전한 전기 세그먼트는 전기 인터페이스를 통해 광 PROFIBUS 네트워크에 통합 될 수 있습니다. PROFIBUS OLM P22 및 OLM G22를 사용하면 2 개의 전기 PROFIBUS 세그먼트를 서로 분리하여 연결할 수 있습니다.
OLM은 여러 유형의 광섬유 케이블 용 BFOC 커넥터가있는 1 개 또는 2 개의 광섬유 인터페이스와 함께 사용할 수 있습니다.
| 제품 유형 지정 | PROFIBUS OLM / G22 V4.0 | |
| PROFIBUS OLM / G22 V4.0; 2 개의 RS485 및 2 개의 유리 광섬유 케이블 인터페이스 (4 개의 BFOC 소켓)가 장착 된 광 링크 모듈 (최대 2850m 거리); 신호 접촉 및 측정 출력 | ||
| 전송 속도 | ||
| PROFIBUS로 전송 속도 / | 9.6 kbit / s ... 12 Mbit / s | |
| PROFIBUS PA로 전송 속도 / | 45.45 kbit / s | |
| 인터페이스 | ||
| 전기 / 광학 연결 수 / 네트워크 구성 요소 또는 터미널 장비 / 최대 | 4 | |
| 전기 연결의 수 | ||
| ● 네트워크 구성 요소 또는 터미널 장비 용 | 2 | |
| ● 측정 장치 용 | 1 | |
| ● 신호 연결 용 | 1 | |
| ● 전원 공급 장치 용 | 1 | |
| ● 예비 전압 공급 용 | 1 | |
| 전기 연결 유형 | ||
| ● 네트워크 구성 요소 또는 터미널 장비 용 | 9 핀 Sub-D 소켓 | |
| ● 측정 장치 용 | 2 극 단자대 | |
| ● 전원 공급 장치 및 신호 접촉 용 | 5 극 단자 블록 | |
| 광 인터페이스 용 광섬유 케이블 수 | 2 | |
| 광학 인터페이스 설계 / 광섬유 케이블 용 | BFOC 포트 | |
| 광학 데이터 | ||
| FOC 전송 링크의 댐핑 비율 / | ||
| ● 50/125 μm / at 3 dB / km / at의 유리 FOC 용 | 10 dB | |
| ● 62.5 / 125 μm / at 3.5 dB / km / 최대 유리 FOC 용 | 12 dB | |
| 전파 지연 [bit] | 6.5 비트 | |
| 1mW에 대한 연결 가능한 광 출력 | ||
| ● 50/125 μm / at 3 dB / km의 유리 FOC 용 | -16 dB | |
| ● 62.5 / 125 μm / at 3.5 dB / km의 유리 FOC 용 | -13 dB | |
| 1 mW에 대한 광 감도 | ||
| ● 50/125 μm / at 3 dB / km의 유리 FOC 용 | -28 dB | |
| ● 62.5 / 125 μm / at 3.5 dB / km의 유리 FOC 용 | -28 dB | |
| 파장 | ||
| ● 50/125 μm / 인터페이스 호환 / 3 dB / km의 유리 FOC 용 | 860 nm | |
| ● 인터페이스가있는 62.5 / 125 μm / 호환 유리 / 3.5 dB / km의 FOC 용 | 860 nm | |
| 와이어 길이 | ||
| ● 50/125 μm / at 3 dB / km / at의 유리 FOC 용 | 3km | |
| ● 62.5 / 125 μm / at 3.5 dB / km / 최대 유리 FOC 용 | 3km | |
| 신호 입력 / 출력 | ||
| 신호 접촉의 동작 전압 / DC에서 / 정격 값 | 24V | |
| 신호 접촉의 동작 전류 / DC / 최대에서 | 0.1A | |
| 공급 전압, 전류 소비, 전력 손실 | ||
| 전압 유형 / 공급 전압 | DC | |
| 공급 전압 / DC에서 / 정격 값 | 24V | |
| 공급 전압 / DC에서 | 18.8 ... 28.8V | |
| 제품 구성 요소 / 전원 공급 장치 입력 퓨즈 | 예 | |
| 소비 전류 / DC / 24V / 최대 | 0.2 A | |
| 허용되는 주변 조건 | ||
| 주변 온도 | ||
| ● 작동 중 | 0 ... 60 ° C | |
| ● 보관 중 | -40 ... +70 ° C | |
| ● 운송 중 | -40 ... +70 ° C | |
| 상대 습도 / 25 ° C / 응축 없음 / 작동 중 / 최대 | 95 % | |
| 보호 클래스 IP | IP40 | |
