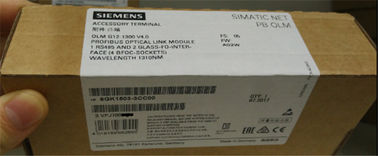

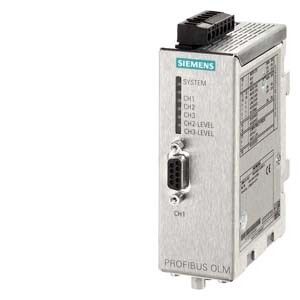

지멘스 PROFIBUS OLM / G12-1300 V4.0 광학 링크 모듈 SIMATIC PLC 모듈
개요
PROFIBUS OLM (광학 링크 모듈)을 사용하면 선형, 스타 및 리던던시 링 토폴로지로 광 PROFIBUS 네트워크를 구축 할 수 있습니다.
광섬유 회선의 데이터 전송 속도는 거리와 무관하며 최대 12Mbit / s가 될 수 있습니다.
OLM의 가능한 응용 프로그램은 다음과 같습니다.
| 제품 유형 지정 | PROFIBUS OLM / G12-1300 V4.0 | |
| 1 개의 RS485 및 2 개의 유리 FOC 인터페이스 (BFOC 소켓 4 개), 신호 접촉 및 테스트 포트가있는 큰 거리 용 1300 Nm 샤프트가있는 PROFIBUS OLM / G12-1300 V4.0 광 링크 모듈 | ||
| 전송 속도 | ||
| PROFIBUS로 전송 속도 / | 9.6 kbit / s ... 12 Mbit / s | |
| PROFIBUS PA로 전송 속도 / | 45.45 kbit / s | |
| 인터페이스 | ||
| 전기 / 광학 연결 수 / 네트워크 구성 요소 또는 터미널 장비 / 최대 | 삼 | |
| 전기 연결의 수 | ||
| ● 네트워크 구성 요소 또는 터미널 장비 용 | 1 | |
| ● 측정 장치 용 | 1 | |
| ● 신호 연결 용 | 1 | |
| ● 전원 공급 장치 용 | 1 | |
| ● 예비 전압 공급 용 | 1 | |
| 전기 연결 유형 | ||
| ● 네트워크 구성 요소 또는 터미널 장비 용 | 9 핀 Sub-D 소켓 | |
| ● 측정 장치 용 | 2 극 단자대 | |
| ● 전원 공급 장치 및 신호 접촉 용 | 5 극 단자 블록 | |
| 광 인터페이스 용 광섬유 케이블 수 | 2 | |
| 광학 인터페이스 설계 / 광섬유 케이블 용 | BFOC 포트 | |
| 광학 데이터 | ||
| FOC 전송 링크의 댐핑 비율 / | ||
| ● 10/125 μm 또는 9/125 μm / at 0.5 dB / km / at 인 유리 FOC 용 | 8 dB | |
| 전파 지연 [bit] | 6.5 비트 | |
| 1mW에 대한 연결 가능한 광 출력 | ||
| ● 10/125 μm 또는 9/125 μm / at 0.5 dB / km의 유리 FOC 용 | -19 dB | |
| 1 mW에 대한 광 감도 | ||
| ● 10/125 μm 또는 9/125 μm / at 0.5 dB / km의 유리 FOC 용 | -29 dB | |
| 파장 | ||
| ● 인터페이스 / 0.5dB / km에서 10/125 μm 또는 9/125 μm / 호환 유리 FOC 용 | 1310 nm | |
| 와이어 길이 | ||
| ● 10/125 μm 또는 9/125 μm / at 0.5 dB / km / at 인 유리 FOC 용 | 15km | |
| 신호 입력 / 출력 | ||
| 신호 접촉의 동작 전압 / DC에서 / 정격 값 | 24V | |
| 신호 접촉의 동작 전류 / DC / 최대에서 | 0.1A | |
| 공급 전압, 전류 소비, 전력 손실 | ||
| 전압 유형 / 공급 전압 | DC | |
| 공급 전압 / DC에서 / 정격 값 | 24V | |
| 공급 전압 / DC에서 | 18.8 ... 28.8V | |
| 제품 구성 요소 / 전원 공급 장치 입력 퓨즈 | 예 | |
| 소비 전류 / DC / 24V / 최대 | 0.2 A | |
| 허용되는 주변 조건 | ||
| 주변 온도 | ||
| ● 작동 중 | 0 ... 60 ° C | |
| ● 보관 중 | -40 ... +70 ° C | |
| ● 운송 중 | -40 ... +70 ° C | |
| 상대 습도 / 25 ° C / 응축 없음 / 작동 중 / 최대 | 95 % | |
| 보호 클래스 IP | IP40 | |
| 디자인, 크기 및 무게 | ||
| 디자인 | 콤팩트 | |
| 폭 | 39.5mm | |
| 신장 | 112 mm | |
| 깊이 | 74.5 mm | |
| 순중량 | 340 g | |
| 실장 형 | ||
| ● 35 mm DIN 레일 장착 | 예 | |
| ● 벽 장착 | 예 | |
| 제품 기능 / 리던던시 | ||
| 제품 기능 / 링 중복 | 예 | |
| 표준, 사양, 승인 | ||
| 표준 | ||
| ● FM 용 | FM3611 : Class 1, Division 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4 | |
| ● 위험 구역 용 | EN 60079-0 : 2006, EN60079-15 : 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0003X | |
| ● 안전을 위해 / CSA 및 UL에서 | UL 60950-1, CSA C22.2 Nr. 60950-1 | |
| ● 위험 구역 / CSA 및 UL에서 | UL 1604 및 UL 2279-15 (위험 장소), CSA C22.2 No. 213-M1987, 클래스 1 / Division 2 / Group A, B, C, D / T4, 클래스 1 / Zone 2 / Group IIC / T4 | |
| ● 방출되는 간섭의 경우 | EN 61000-6-4 (클래스 A) | |
| ● 간섭 내성을 위해 | EN 61000-6-2 | |
