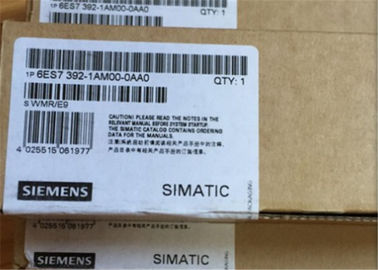

지멘스 6ES7392-1AM00-0AA0 전면 커넥터 40 극 S7-300 PLC 케이블 및 커넥터
개요
전면 커넥터는 센서 및 액추에이터를 I / O 모듈에 간단하고 사용하기 편리하게 연결합니다.
전면 커넥터 사용 :
20 핀 및 40 핀 버전으로 제공됩니다.
전면 커넥터는 모듈에 꽂혀 있고 전면 도어로 덮여 있습니다. 모듈을 교체 할 때 전면 커넥터 만 분리되므로 모든 배선을 시간이 많이 걸리는 교체가 필요하지 않습니다. 모듈을 교체 할 때 오류를 방지하기 위해 먼저 앞면 커넥터를 기계적으로 코드화 한 다음 동일한 유형의 모듈에만 끼워 넣습니다. 예를 들어 AC 230V 입력 신호가 실수로 DC 24V 모듈에 꽂히는 것을 피할 수 있습니다.
또한, 커넥터는 "사전 결합 위치"를 갖습니다. 이것은 전기 접촉이 이루어지기 전에 커넥터가 모듈 위에 끼워지는 지점입니다. 커넥터는 모듈 위에 고정되어 쉽게 연결할 수 있습니다 ( "제 3 자 손"). 배선 작업이 끝나면 커넥터는 더 이상 삽입되어 접촉합니다.
전면 커넥터에는 다음이 포함됩니다.
또한 40 핀 전면 커넥터에는 모듈을 교체 할 때 커넥터를 연결하거나 분리 할 수있는 잠금 나사가 있습니다.
전면 커넥터는 다음 연결 방법에 사용할 수 있습니다.
| SIMATIC S7-300, 스크류 접점이있는 전면 커넥터, 40 극 | ||
| 일반 정보 | ||
| 제품 유형 지정 | 전면 커넥터 | |
| 주변 조건 | ||
| 작동 중 주변 온도 | ||
| ● 분. | 0 ° C | |
| ● 최대 | 60 ° C | |
| 저장 / 운송 중 주변 온도 | ||
| ● 분. | -40 ° C | |
| ● 최대 | 70 ° C | |
| 부속품 | ||
| 제품에 속하다. | S7-300 | |
| 연결 방법 | ||
| 연결 입출력 신호 | ||
| ● 연결 방법 | 스크류 터미널 | |
| ● 연결 당 회선 수 | 1; 또는 공유 엔드 슬리브에 최대 0.75 mm² (총)의 케이블 2 개 | |
| 도체 단면적 (mm²) | ||
| - 거대한 케이블을위한 연결 가능한 케이블 단면, 최소. | 0.25 mm² | |
| - 거대한 케이블을위한 연결 가능한 케이블 단면, 최소. | 0.75 mm² | |
| - 엔드 슬리브가없는 플렉시블 케이블의 케이블 단면적, 최소. | 0.25 mm² | |
| - 엔드 슬리브가없는 유연한 케이블을위한 연결 가능한 케이블 단면, 최대. | 0.75 mm² | |
| - 엔드 슬리브가있는 유연한 케이블의 케이블 단면적, 최소. | 0.25 mm² | |
| - 엔드 슬리브가있는 플렉시블 케이블 용 케이블 단면적, 최대. | 0.75 mm² | |
| 도체 단면적 AWG에 | ||
| - 거대한 케이블을위한 연결 가능한 케이블 단면, 최소. | 24 | |
| - 거대한 케이블을위한 연결 가능한 케이블 단면, 최소. | 19 | |
| - 엔드 슬리브가없는 유연한 케이블을위한 연결 가능한 케이블 단면, min. | 24 | |
| - 엔드 슬리브가없는 유연한 케이블을위한 연결 가능한 케이블 단면, 최대. | 19 | |
| - 엔드 슬리브가있는 유연한 케이블의 케이블 단면적, 최소. | 24 | |
| - 엔드 슬리브가있는 플렉시블 케이블 용 케이블 단면적, 최대. | 19 | |
| 와이어 엔드 프로세싱 | ||
| - 벗겨진 케이블 길이, 최소. | 6 mm | |
| - 벗겨진 케이블 길이, 최대. | 6 mm | |
| - End sleeve acc. 플라스틱 슬리브가없는 DIN 46228에 | 디자인 A, 길이 5mm ~ 7mm | |
| - End sleeve acc. DIN 46228 플라스틱 슬리브 포함 | 디자인 E, 최대 길이 6 mm | |
| 설치 | ||
| - 도구 | 스크루 드라이버, 원추형 디자인, 3mm ~ 3.5mm | |
| - 조임 토크, 최소. | 0.4 N · m | |
| - 조임 토크, 최대. | 0.7 N · m | |
| 치수 | ||
| 폭 | 21.6 mm | |
| 신장 | 125 mm | |
| 깊이 | 40.9 mm | |
| 무게 | ||
| 무게, 약. | 137 g | |
