제품 상세 정보:
결제 및 배송 조건:
|
| 시리즈: | SIRIUS 접촉기 | 형식: | 힘 접촉기 |
|---|---|---|---|
| 전기 유형: | AC/DC | 기둥: | 3개의 극 |
| 동작 전압: | AC/DC 110-127V | 보증: | 12 개월 |
| 하이 라이트: | 지멘스 전기 접촉기,지멘스 전기 접촉기 |
||

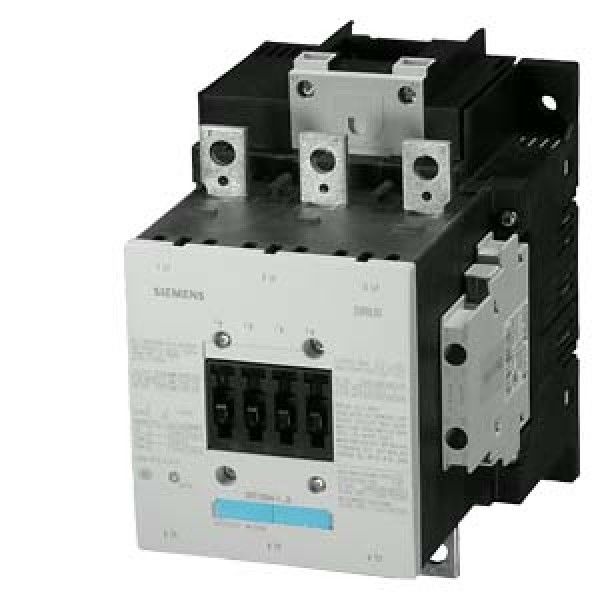

지멘스 3RT1056-6AF36 최대 250KW 전기 접촉기 185A 스위칭 모터 용 전원 접촉기
전원 접촉기, AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC 작동 110-127 V UC 보조 접점 2 NO + 2 NC 3 극, 크기 S6 버스 바 연결 드라이브 : 일반 나사 단자
신청:
3RT 접촉기는 환경 카테고리 A의 요구 사항을 충족합니다.
노트 :
주파수 변환기가있는 환경에서 접촉기를 사용하는 경우 수동 "SIRIUS - SIRIUS 3RT 접촉기 / 접촉기 어셈블리"의 구성 참고 사항을 준수해야합니다.
과부하 릴레이가있는 접촉기의 단락 보호에 대한 자세한 내용은 매뉴얼을 참조하십시오
3RV2 모터 시동 보호 장치와 3RT2 접촉기로 구성된 모터 피더의 퓨즈없는 어셈블리에 대한 선택 가이드가 제공되며,
로드 피더의 치수를 정하기 위해,
3RT2 접촉기
과부하로부터 보호하기 위해 3RU2 열 과부하 릴레이 또는 3RB3 전자 과부하 릴레이를 3RT2 접촉기에 장착 할 수 있습니다.
3RT1 접촉기
과부하 보호를 위해 3RB2 전자식 과부하 릴레이를 3RT1 컨텍 터에 장착 할 수 있습니다.
3RR2 모니터링 릴레이는 어플리케이션에서 모니터링 및 측정을 위해 3RT2 접촉기에 장착 할 수 있습니다.
견적 된 정격 (kW)은 모터 샤프트의 출력을 나타냅니다 (명판에 따라).
KW (IEC 60947-4-1, 표 G)에 따른 접촉기의 정격 전력 사양은 50Hz AC 및 특정 전압 (예 : 400V AC)에서의 4 극 표준 모터의 가이드 값입니다. 단위를 선택할 때 전환 할 모터의 실제 시작 및 정격 데이터를 고려해야합니다. 모터 전류, 모터 보호 장치 및 허용 접촉기 전류 사용 카테고리에 서로 정렬되어야합니다
3RT 접촉기, 크기 S00 ~ S12
우리의 힘 범위 :
IEC / EN 60947-1,
IEC / EN 60947-4-1,
IEC / EN 60947-5-1 (보조 스위치)
| 제품 브랜드 이름 | 천랑성 | |
| 제품 지정 | 전력 접촉기 | |
| 제품 유형 지정 | 3RT1 | |
| 일반 기술 데이터 | ||
| 접촉기의 크기 | S6 | |
| 추가 제품 정보 | ||
| ● 통신을위한 기능 모듈 | 아니 | |
| ● 보조 스위치 | 예 | |
| 서지 전압 저항 | ||
| ● 주 회로 정격 값 | 8 kV | |
| ● 보조 회로 정격 값 | 6 kV | |
| 안전한 절연을위한 최대 허용 전압 | ||
| ● 코일과 주 접점 사이. EN 60947-1에 | 690 V | |
| 보호 클래스 IP | ||
| ● 전면에 | IP00; IP20 전면 커버 / 박스 터미널 | |
| ● 단말기의 | IP00 | |
| 장방형 임펄스에서 내충격 | ||
| ● AC에서 | 8,5g / 5ms, 4,2g / 10ms | |
| ● DC에서 | 8,5g / 5ms, 4,2g / 10ms | |
| 사인파 펄스로 내충격 | ||
| ● AC에서 | 13.4g / 5ms, 6,5g / 10ms | |
| ● DC에서 | 13.4g / 5ms, 6,5g / 10ms | |
| 기계적 수명 (스위칭 사이클) | ||
| ● 일반적인 접촉기 | 10 000 000 | |
| ● 추가 전자 장치 호환 보조 스위치 블록이있는 접촉기 | 5 000 000 | |
| ● 추가 된 보조 스위치 블록이있는 접촉기 | 10 000 000 | |
| 참조 코드 IEC 204-2에 따라 확장 된 DIN 40719까지 IEC 750에 | 케이 | |
| 참조 코드 DIN EN 81346-2에 | 큐 | |
| 주변 조건 | ||
| 해발 높이의 설치 고도 | ||
| ● 최대 | 2 000m | |
| 주변 온도 | ||
| ● 작동 중 | -25 ... +60 ° C | |
| ● 보관 중 | -55 ... +80 ° C | |
| 주회로 | ||
| 주 회로의 극수 | 삼 | |
| 주 연락처에 대한 NO 연락처 수 | 삼 | |
| 작동 전압 | ||
| ● 최대 AC-3 정격 값 | 1 000 V | |
| 동작 전류 | ||
| ● 400V에서 AC-1에서 | ||
| - 주위 온도 40 ° C 정격 값에서 | 215 A | |
| ● AC-1에서 | ||
| - 주위 온도 40 ° C에서 최대 690 V 정격 값 | 215 A | |
| - 주변 온도 60 ° C에서 최대 690 V 정격 값 | 185 A | |
| - 주위 온도에서 최대 1000V 40 ° C 정격 값 | 100 A | |
| - 주위 온도 60 ° C에서 최대 1000 V 정격 값 | 100 A | |
| ● AC-2에서 정격 400V에서 | 185 A | |
| ● AC-3에서 | ||
| - 정격 400V에서 | 185 A | |
| - 정격 500V에서 | 185 A | |
| - 690 V 정격 값에서 | 170 A | |
| - 1000V 정격 값에서 | 65 A | |
| ● AC-4에서 정격 400V에서 | 160 A | |
| AC-1의 주 회로에서 연결 가능한 도체 단면 | ||
| ● 최소 허용 온도 60 ° C | 95 mm² | |
| ● 최저 허용 온도 40 ° C | 95 mm² | |
| 약 작동 전류. AC-4에서 200000 작동 사이클 | ||
| ● 정격 전압 400V에서 | 81 A | |
| ● 690 V 정격시 | 65 A | |
| 동작 전류 | ||
| ● DC-1의 1 전류 경로 | ||
| - 24V 정격 값에서 | 160 A | |
| - 110V 정격 값에서 | 18 A | |
| - 정격 220V에서 | 3.4 | |
| - 정격 440V에서 | 0.8 A | |
| - 정격 600V에서 | 0.5 A | |
| ● DC-1에서 직렬로 연결된 2 개의 전류 경로 포함 | ||
| - 24V 정격 값에서 | 160 A | |
| - 110V 정격 값에서 | 160 A | |
| - 정격 220V에서 | 20 A | |
| - 정격 440V에서 | 3.2 A | |
| - 정격 600V에서 | 1.6 A | |
| ● DC-1에서 직렬로 연결된 3 개의 전류 경로 포함 | ||
| - 24V 정격 값에서 | 160 A | |
| - 110V 정격 값에서 | 160 A | |
| - 정격 220V에서 | 160 A | |
| - 정격 440V에서 | 11.5 A | |
| - 정격 600V에서 | 4 A | |
| 동작 전류 | ||
| ● DC-5의 DC-3에서 1 전류 경로 | ||
| - 24V 정격 값에서 | 160 A | |
| - 110V 정격 값에서 | 2.5 A | |
| - 정격 220V에서 | 0.6 A | |
| - 정격 440V에서 | 0.17 A | |
| - 정격 600V에서 | 0.12 A | |
| ● DC-5에서 DC-3에서 직렬로 연결된 2 개의 전류 경로 포함 | ||
| - 24V 정격 값에서 | 160 A | |
| - 110V 정격 값에서 | 160 A | |
| - 정격 220V에서 | 2.5 A | |
| - 정격 440V에서 | 0.65 A | |
| - 정격 600V에서 | 0.37 A | |
| ● DC-5에서 DC-3에서 직렬로 연결된 3 개의 전류 경로 포함 | ||
| - 24V 정격 값에서 | 160 A | |
| - 110V 정격 값에서 | 160 A | |
| - 정격 220V에서 | 160 A | |
| - 정격 440V에서 | 1.4 A | |
| - 정격 600V에서 | 0.75 A | |
| 작동 전력 | ||
| ● AC-1에서 | ||
| - 60 ° C에서 230 V에서 정격 값 | 70 kW | |
| - 정격 400V에서 | 121 kW | |
| - 60 ° C에서 400 V에서 정격 값 | 121 kW | |
| - 690 V 정격 값에서 | 210 kW | |
| - 60 ° C에서 690 V에서 정격 값 | 210 kW | |
| - 60 ° C에서 1000 V에서 정격 값 | 165kW | |
| ● AC-2에서 정격 400V에서 | 90 kW | |
| ● AC-3에서 | ||
| - 정격 230V에서 | 61 kW | |
| - 정격 400V에서 | 90 kW | |
| - 정격 500V에서 | 132 kW | |
| - 690 V 정격 값에서 | 160 kW | |
| - 1000V 정격 값에서 | 90 kW | |
| 약 작동 전력. AC-4에서 200000 작동 사이클 | ||
| ● 정격 전압 400V에서 | 45 kW | |
| ● 690 V 정격시 | 65 kW | |
| 10 초로 제한되는 열 단시간 전류 | 1 480 A | |
| 도체 당 동작 전류의 정격치 인 AC-3에서 400V에서의 전력 손실 [W] | 13W | |
| 무부하 스위칭 주파수 | ||
| ● AC에서 | 2,000 l / h | |
| ● DC에서 | 2,000 l / h | |
| 동작 주파수 | ||
| ● 최대 AC-1시 | 800 1 / h | |
| ● 최대 AC-2시 | 300 1 / h | |
| ● 최대 AC-3시 | 750 1 / h | |
| ● 최대 AC-4시 | 130 1 / h | |
| 제어 회로 / 제어 | ||
| 제어 전원 전압의 전압 유형 | AC / DC | |
| AC에서 공급 전압 제어 | ||
| ● 50Hz 정격 값에서 | 110 ... 127 V | |
| ● 60Hz 정격 값에서 | 110 ... 127 V | |
| DC에서 공급 전압 제어 | ||
| ● 정격 가치 | 110 ... 127 V | |
| DC에서의 마그네트 코일의 동작 범위 팩터 제어 전원 전압 정격 값 | ||
| ● 초기 값 | 0.8 | |
| ● 본격적인 가치 | 1.1 | |
| AC에서의 마그네트 코일의 작동 범위 계수 제어 공급 전압 정격 값 | ||
| ● 50 Hz에서 | 0.8 ... 1.1 | |
| ● 60Hz에서 | 0.8 ... 1.1 | |
| 서지 억제 장치 설계 | 바리스터가있는 | |
| AC에서의 자석 코일의 명백한 픽업 파워 | ||
| ● 50 Hz에서 | 300 V · A | |
